Промышленная группа «ЧЗСМ» производит и комплектует специализированное навесное оборудование для тракторов. Одним из решений является баровая установка АТ-00.00.000 / АТ-00.00.000-01, предназначенная для механизированной разработки узких траншей с использованием трактора Т-10М.
Баровая установка применяется для выполнения земляных работ при строительстве и прокладке инженерных коммуникаций. Рабочий орган позволяет формировать траншеи глубиной до 2000 мм и шириной 140 или 280 мм.
Оборудование устанавливается на базовый трактор Т-10М и управляется с использованием гидравлической системы базовой машины. Для регулирования рабочей скорости используется активный ходоуменьшитель.
Купить баровую установку АТ-00.00.000 от производителя
Баровая установка АТ-00.00.000 разработана для эффективной работы в составе трактора тягового класса 10. Использование специализированного рабочего оборудования позволяет механизировать процесс фрезерования траншей и выполнять значительный объём земляных работ без применения отдельной траншейной техники.
Промышленная группа «ЧЗСМ» предлагает оборудование для трактора Т-10М, а также занимается производством и адаптацией специализированного навесного оборудования.
Баровая установка может использоваться при строительстве инженерных сетей, прокладке коммуникаций и выполнении других работ, требующих формирования узких и глубоких траншей.
Назначение баровой установки
Основная задача АТ-00.00.000 — механизированная разработка траншей заданной ширины и глубины.
Оборудование предназначено для:
- фрезерования траншей в грунте;
- подготовки траншей под инженерные коммуникации;
- прокладки различных трубопроводов и кабельных линий;
- выполнения земляных работ на строительных объектах;
- разработки узких траншей глубиной до 2 метров;
- механизации трудоёмких земляных операций.
За счёт использования баровой цепи и шнеков производится разработка грунта и формирование траншеи с заданными геометрическими параметрами.

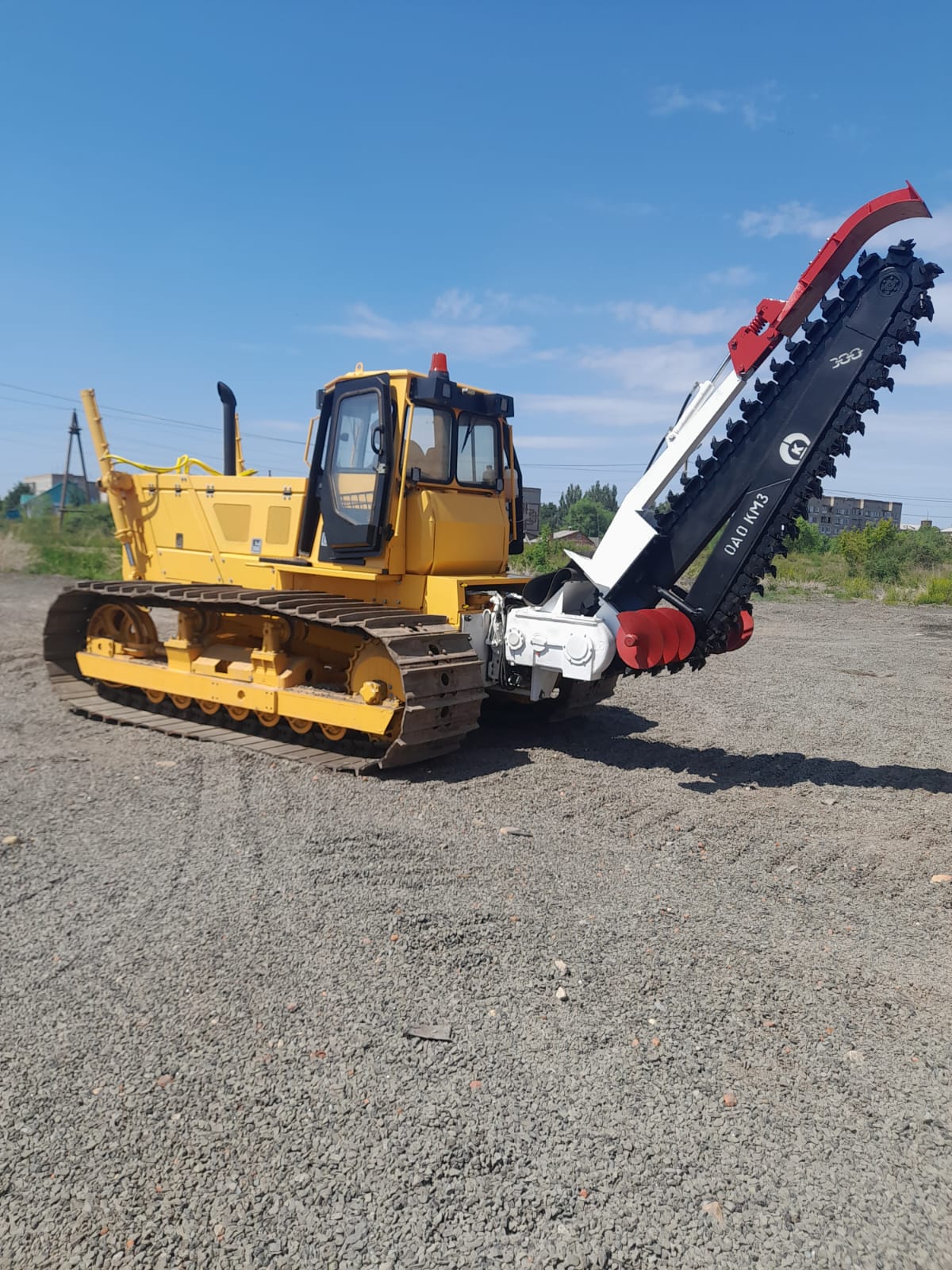

Трактор Т-10М с баровой установкой
Базовой машиной для установки является трактор Т-10М тягового класса 10.
Трактор оснащается дизельным двигателем Д180М мощностью 180 л.с. и механической трансмиссией. Снаряжённая масса базовой машины без навесного оборудования составляет не более 15 475 кг.
Основные характеристики базового трактора:
- тяговый класс — 10;
- максимальное тяговое усилие — 15 т;
- двигатель — Д180М;
- мощность — 180 л.с.;
- трансмиссия — механическая;
- топливный бак — не менее 310 л;
- среднее удельное давление на грунт — 0,054 МПа.
Такое сочетание базового трактора и специализированного рабочего оборудования обеспечивает необходимые тяговые характеристики для выполнения траншейных работ.
Передний отвал
В составе оборудования предусмотрен передний отвал с полусферической геометрической конфигурацией и гидравлическим перекосом.
Передний отвал расширяет функциональные возможности базовой машины и позволяет использовать трактор для выполнения дополнительных планировочных и земляных работ.
Баровая установка АТ-00.00.000 / АТ-00.00.000-01
Рабочим оборудованием является баровая установка с активным ходоуменьшителем.
Номинальная скорость перемещения баровой цепи составляет 2,1 м/с.
Предусмотрены два варианта ширины фрезеруемой траншеи:
Максимальная глубина фрезеруемой траншеи — 2000 мм.
Таким образом, трактор Т-10М с баровой установкой АТ позволяет выполнять работы по устройству глубоких узких траншей, в том числе на объектах, где требуется высокая точность формирования рабочего профиля.
Активный ходоуменьшитель
Для обеспечения необходимой рабочей скорости баровая установка комплектуется активным ходоуменьшителем.
Он позволяет регулировать скорость движения базовой машины в процессе работы баровой установки. Управление ходоуменьшителем осуществляется с помощью регулятора скорости.
Управление самой баровой установкой осуществляется с помощью гидрораспределителя базовой машины.
Такое решение позволяет оператору контролировать рабочий процесс непосредственно из кабины трактора и выбирать необходимый режим движения в зависимости от условий разработки грунта.
Основные преимущества АТ-00.00.000
Баровая установка на базе Т-10М имеет ряд преимуществ:
- высокая глубина разработки траншеи — до 2000 мм;
- возможность работы с траншеями шириной 140 и 280 мм;
- механизированная разработка грунта;
- установка на трактор Т-10М;
- гидравлическое управление рабочим оборудованием;
- активный ходоуменьшитель;
- регулирование рабочей скорости;
- передний отвал с гидроперекосом;
- возможность применения на строительных и инфраструктурных объектах;
- сочетание высокой тяги базового трактора и специализированного рабочего органа.
Технические характеристики АТ-00.00.000
Базовая машина
| Параметр |
Значение |
| Марка |
Т-10М , б10м б10ст т10ст |
| Тяговый класс машины |
10 |
| Снаряжённая масса без навесного оборудования |
не более 15 475 кг |
| Максимальное тяговое усилие |
15 т |
| Среднее удельное давление на грунт |
0,054 МПа |
| Марка двигателя |
Д180М |
| Номинальная мощность |
180 л.с. |
| Тип трансмиссии |
механическая |
| Ёмкость топливного бака |
не менее 310 л |
Передний отвал
| Параметр |
Значение |
| Геометрическая конфигурация отвала |
полусферический |
| Перекос |
гидравлический |
Баровая установка АТ-00.00.000 / АТ-00.00.000-01
| Параметр |
Значение |
| Номинальная скорость перемещения баровой цепи |
2,1 м/с |
| Ширина фрезерованной траншеи |
140 / 280 мм |
| Глубина фрезерованной траншеи |
до 2000 мм |
| Диапазон регулирования скорости движения с активным ходоуменьшителем |
0,26–… км/ч* |
| Управление баровой установкой |
гидрораспределителем базовой машины |
| Управление ходоуменьшителем |
регулятором скорости |
| Длина по режущей установке |
4290 мм |
| Высота по режущей установке |
680 мм |
| Ширина по шнекам при ширине реза 140 мм |
1370 мм |
| Ширина по шнекам при ширине реза 280 мм |
1500 мм |
| Масса баровой установки |
не более 2400 кг |
* В исходных технических данных диапазон указан как 0,26-0 км/ч. Перед публикацией рекомендуется уточнить второе значение у производителя, чтобы исключить техническую опечатку в документации.
Размеры и масса оборудования
Габаритные параметры режущей установки позволяют использовать оборудование в составе базового трактора Т-10М без необходимости применения отдельной специализированной траншейной машины.
Длина по режущей установке составляет 4290 мм, высота — 680 мм. В зависимости от выбранной ширины реза ширина по шнекам составляет 1370 или 1500 мм.
Масса баровой установки — не более 2400 кг.
Область применения
Трактор Т-10М с баровой установкой АТ может применяться на объектах, где требуется устройство узких траншей значительной глубины.
Оборудование востребовано при:
- строительстве инженерных коммуникаций;
- прокладке кабельных линий;
- устройстве траншей под трубопроводы;
- строительстве инфраструктурных объектов;
- выполнении земляных работ;
- подготовке трасс инженерных сетей;
- строительстве и реконструкции коммуникационных систем.
Возможность формирования траншеи шириной 140 или 280 мм позволяет выбирать рабочую конфигурацию в зависимости от конкретной задачи.
Производство и поставка оборудования ЧЗСМ
Промышленная группа «ЧЗСМ» занимается производством дорожно-строительной техники, специализированного навесного оборудования, узлов и агрегатов.
Мы предлагаем решения для предприятий, которым необходимо повысить эффективность выполнения земляных и инфраструктурных работ.
Баровая установка АТ-00.00.000 разработана для эксплуатации совместно с трактором Т-10М и позволяет превратить базовую машину в специализированный комплекс для механизированной разработки траншей.
Заказать баровую установку АТ-00.00.000
Чтобы купить баровую установку АТ-00.00.000, получить информацию о комплектации, стоимости и возможности поставки, обратитесь в Промышленную группу «ЧЗСМ».
Специалисты помогут уточнить технические параметры оборудования, подобрать необходимую комплектацию и согласовать условия поставки.
Телефон: 8 (800) 300-8001
Отдел продаж: 8 (904) 30-55-399
E-mail: info@zavod-chzsm.com
Промышленная группа «ЧЗСМ» — специализированная техника и навесное оборудование для профессионального выполнения строительных и земляных работ.
